當前位置：首頁 >> 油泵
>> 熱油泵 >> BRY離心式熱油泵 更新時間 2024-12-22 0:04:14
熱油泵
| BRY離心式熱油泵 |
 |
產品名稱： | BRY離心式熱油泵 | |||||
| 型號： | BRY | ||||||
| 流量： | 1-500m3/h | ||||||
| 揚程： | 10-125m | ||||||
| 功率： | 0.75-160KW | ||||||
|
|||||||
| 您正在瀏覽：【BRY離心式熱油泵】 | |||||||
BRY離心式熱油泵詳細介紹
BRY離心式熱油泵產品概述：
BRY離心式熱油泵結構合理，性能優良，使用可靠。適用于輸送不含固體顆粒的高溫液體。BRY離心式熱油泵的耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料（分三類：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)。BRY離心式熱油泵是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
BRY離心式熱油泵優點及用途：
BRY離心式熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單、體積小、節約運行費用、性能好、使用可靠，是我國消化吸收國外油泵的基礎上研制的第二代產品。離心式熱油泵采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，產品主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的熱油泵。離心式熱油泵廣泛應用于石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域。
BRY離心式熱油泵型號說明：
BRY離心式熱油泵外形結構圖：
1、泵體 2、葉輪螺母 3、葉輪 4、泵蓋 5、泵軸 6、軸承 7、軸承體 8、導油管 9、軸承壓蓋 10、支架 11、油封 12、填料
BRY離心式熱油泵性能參數表：
BRY離心式熱油泵安裝尺寸圖：
BRY離心式熱油泵連接尺寸表：
BRY離心式熱油泵優點及用途：
BRY離心式熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單、體積小、節約運行費用、性能好、使用可靠，是我國消化吸收國外油泵的基礎上研制的第二代產品。離心式熱油泵采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，產品主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的熱油泵。離心式熱油泵廣泛應用于石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域。
BRY離心式熱油泵型號說明：
BRY
|
100
|
65
|
200
|
A
|
熱油泵
|
泵體入口直徑
|
泵體出口直徑
|
葉輪名義外徑
|
表示葉輪外徑一次切割（D、E表示變型葉輪 ）
|

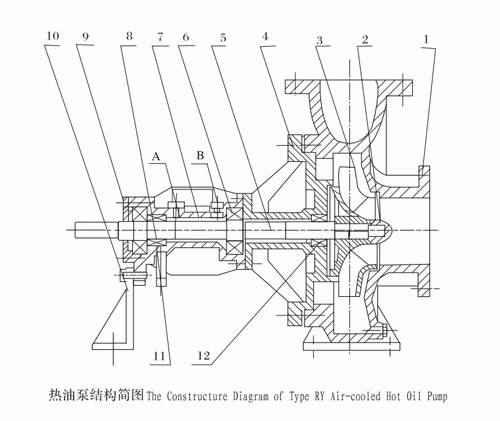

BRY離心式熱油泵外形結構圖：
1、泵體 2、葉輪螺母 3、葉輪 4、泵蓋 5、泵軸 6、軸承 7、軸承體 8、導油管 9、軸承壓蓋 10、支架 11、油封 12、填料
BRY離心式熱油泵性能參數表：
泵型號
|
流量
m3/h |
揚程
m |
轉速 n
r/min |
功率 kw
|
效率η
% |
電機（Y型）
機座號 |
|
軸功率
|
配用功率
|
||||||
15-15-100
|
3
|
10
|
2800
|
0.45
|
0.75
|
20
|
801
|
15-15-100A
|
2
|
10
|
2800
|
0.36
|
0.55
|
18
|
AO2-7122
|
15-15-100B
|
1
|
10
|
2800
|
0.2
|
0.37
|
15
|
AO2-7112
|
20-20-100
|
1
|
10
|
2800
|
0.09
|
0.37
|
26
|
AO2-7112
|
20-20-125
|
1.5
|
22
|
2800
|
0.22
|
0.75
|
30
|
801
|
40-25-160
|
10
|
28
|
2900
|
1.72
|
2.2
|
45
|
90L
|
25-25-160
|
3
|
27
|
2900
|
0.53
|
1.5
|
30
|
90S
|
32-32-160
|
6
|
28
|
2900
|
0.85
|
1.5
|
50
|
90S
|
50-32-160
|
12.5
|
30
|
2900
|
1.90
|
3.0
|
57
|
100L
|
50-32-200
|
18
|
40
|
2900
|
3.92
|
5.5
|
50
|
132Sl
|
50-32-200A
|
16
|
32
|
2900
|
3.35
|
4
|
42
|
112M
|
50-32-250
|
12.5
|
80
|
2900
|
6.2
|
11
|
44
|
160Ml
|
65-50-160
|
20
|
32
|
2900
|
3.17
|
5.5
|
55
|
132S1
|
65-40-200
|
30
|
48
|
2900
|
6.3
|
7.5
|
62
|
132S2
|
65-40-200A
|
25
|
35
|
2900
|
4.0
|
5.5
|
59
|
132S1
|
65-40-250
|
25
|
80
|
2900
|
10.3
|
15
|
53
|
160M2
|
65-40-250A
|
20
|
51
|
2900
|
5.67
|
7.5
|
49
|
132S2
|
65-40-315
|
25
|
125
|
2900
|
18.9
|
30
|
45
|
200L1
|
65-40-315A
|
22.5
|
100
|
2900
|
15.3
|
22
|
40
|
180M
|
80-50-200
|
50
|
50
|
2900
|
9.7
|
15
|
70
|
160M2
|
80-50-200A
|
45
|
40
|
2900
|
7.8
|
11
|
63
|
160M1
|
80-50-200B
|
40
|
32
|
2900
|
6.37
|
7.5
|
55
|
132S2
|
80-50-250
|
50
|
80
|
2900
|
17.1
|
22
|
58
|
180M
|
80-50-250A
|
43
|
60
|
2900
|
12.8
|
15
|
55
|
160M2
|
80-50-315
|
50
|
125
|
2900
|
30.4
|
45
|
56
|
225M
|
80-50-315A
|
45
|
100
|
2900
|
23.6
|
30
|
52
|
200L1
|
100-65-200
|
100
|
50
|
2900
|
18.4
|
22
|
74
|
180M
|
100-65-200A
|
94
|
44
|
2900
|
16
|
22
|
70
|
180M
|
100-65-200B
|
87
|
38
|
2900
|
13.8
|
15
|
65
|
160M2
|
100-65-200C
|
80
|
32
|
2900
|
11.8
|
15
|
59
|
160M2
|
100-65-250
|
100
|
80
|
2900
|
32.06
|
37
|
68
|
200L2
|
100-65-250A
|
95
|
72
|
2900
|
29
|
37
|
64
|
200L2
|
100-65-250B
|
90
|
65
|
2900
|
26.2
|
30
|
61
|
200L1
|
100-65-250C
|
85
|
50
|
2900
|
20.3
|
30
|
57
|
200L1
|
100-65-315
|
100
|
125
|
2900
|
50.06
|
75
|
68
|
280S
|
100-65-315A
|
95
|
113
|
2900
|
45.23
|
55
|
64.63
|
250M
|
100-65-315B
|
90
|
100
|
2900
|
40.5
|
55
|
60.50
|
250M
|
100-65-315C
|
82
|
84
|
2900
|
34.76
|
45
|
54
|
225M
|
125-100-200
|
200
|
50
|
2900
|
35.4
|
45
|
77
|
225M
|
125-100-200A
|
178
|
40
|
2900
|
26.6
|
37
|
73
|
200L2
|
125-100-250
|
200
|
70
|
2900
|
47
|
55
|
80
|
250M
|
125-100-250A
|
190
|
63
|
2900
|
41.6
|
55
|
78
|
250M
|
125-100-250B
|
180
|
57
|
2900
|
37.9
|
45
|
74
|
225M
|
125-100-250C
|
170
|
51
|
2900
|
32.15
|
45
|
72
|
225M
|
125-100-250D
|
150
|
70
|
2900
|
40
|
45
|
70
|
225M
|
150-150-200
|
350
|
50
|
2900
|
60
|
75
|
80
|
280S
|
150-150-200A
|
313
|
40
|
2900
|
45
|
55
|
76
|
250M
|
200-150-400
|
350
|
50
|
1450
|
61.8
|
75
|
78
|
280S
|
200-150-400A
|
330
|
45
|
1450
|
52.8
|
75
|
77
|
280S
|
250-200-400
|
500
|
50
|
1480
|
86.2
|
110
|
79
|
315S
|
250-200-500
|
500
|
80
|
1480
|
136
|
160
|
76.5
|
315M
|
250-200-500A
|
400
|
50
|
1480
|
75
|
90
|
73
|
280M
|

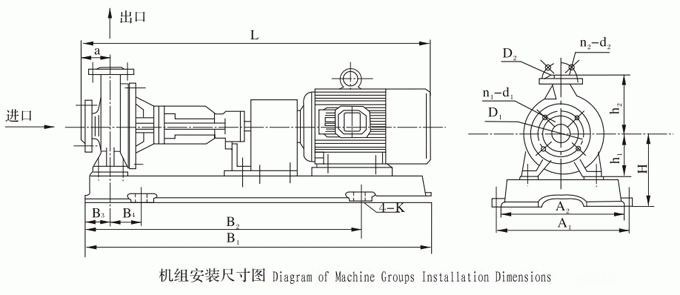

BRY離心式熱油泵安裝尺寸圖：

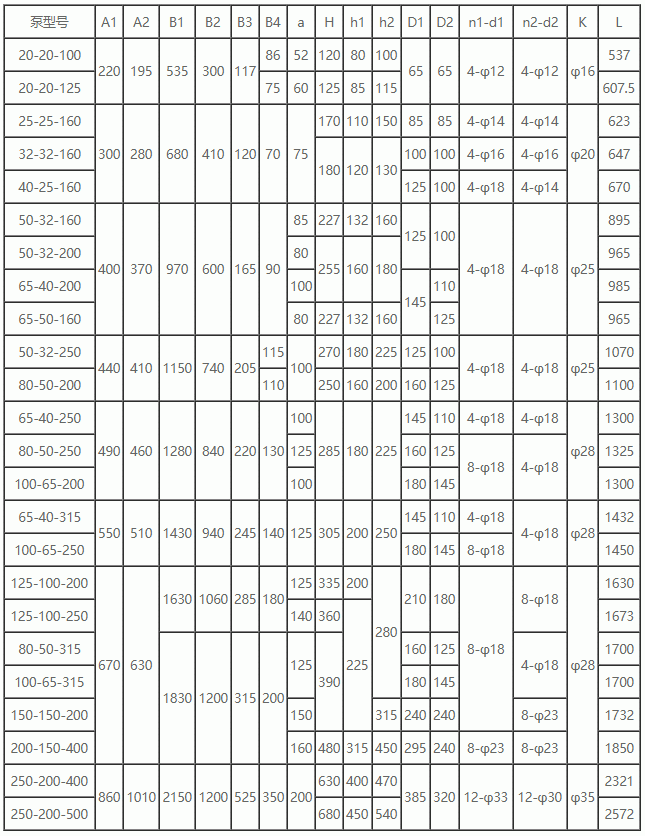

BRY離心式熱油泵連接尺寸表：
BRY離心式熱油泵使用注意事項：
1、熱油泵安裝前應檢查油封是否良好，并檢查在運輸中是否損壞，用手轉動聯軸器是否有卡頸現象。
2、如果熱油泵為單機需和電機對泵時，應將泵頭的鍵及鍵槽去刺、修好、澆機油，然后將泵聯軸器裝上泵軸，禁止因重錘砸造成機封破裂。
3、安裝泵的吸油和排油管道時，其管徑不得小于泵的吸油和排油口口徑，吸油管道不得過長，彎頭不得過多，否則將影響泵的工作狀態。
4、所有的管路、閘閥、閥等都應在安裝前沖洗干凈，否則安裝中的殘留物：如焊渣、鋼粒、螺母、螺絲等將會損壞泵的內部零件，影響泵的運轉和使用壽命，所以應在吸入管道上安裝過濾器，過濾器的網孔大小可根據工作情況及介質粘度確定，一般可用40~80目，過濾面積一般不得小于吸油橫截面積的20倍。對于輸送介質清潔度差的渣油或重油，采用三層過濾，濾器應定期清洗，以保障充足的供油。
5、熱油泵底腳必須平穩的安放在地基上，地腳螺釘必須擰緊。聯軸器的同軸度、直線度必須用鋼直尺、塞尺從四個方向上檢查。裝配后應能用手輕松的轉動主桿。
6、吸入和排出管道必須與泵體法蘭聯接正確，絕對不能為使吸入和排出管道就位而用螺栓錯動泵體，同時不要忘記放墊片或“O”型圈。
7、若可能，泵吸入、排出管道的公稱尺寸應保障吸管管道流速不大于1m/s，排出管道流速不大于3m/s。
8、當兩臺以上的泵安裝在同一條主管線上時，為便于泵帶壓?jiǎn)?dòng)，在近泵的排油管道上必須安裝止回閥。
9、在泵吸油口和排出口的螺紋孔上聯接真空表和壓力表，以便觀察泵的運行狀態。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【BRY離心式熱油泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
