當前位置:首頁 >> 軸流泵 >> 立式軸流泵 >> ZLB、ZLQ型立式軸流泵
更新時間 2024-12-22 0:04:53


立式軸流泵
    ZLB、ZLQ型立式軸流泵
    ZLB、ZLQ型立式軸流泵   產品名稱: ZLB、ZLQ型立式軸流泵
    型號:ZLB、ZLQ
    流量:500-220000m3/h
    揚程:1.0-10m
    功率:22-1000KW

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③流量 ④揚程 ⑤功率 ⑥轉速
    ⑦口徑 ⑧壓力 ⑨材質 ⑩電壓 ?溫度 ?介質 ?附件

    良大服務:

    提供全套流體控制解決方案,良大泵業
    售前、售中、售后專業服務。
    您正在瀏覽:【ZLB、ZLQ型立式軸流泵

       ZLB、ZLQ型立式軸流泵詳細介紹


    ZLB、ZLQ型立式軸流泵產品概述:
    ZLB、
    ZLQ型泵系單級立式軸流泵,ZWB、ZXB型系特大型臥式、斜式軸流泵,適用于抽送清水、污水、雨水及帶有輕微腐蝕性的液體,被輸送液體溫度不高于50℃。本型泵是大流量、低揚程泵,可適用于農田排灌、水利工程、城市的供水、排水和污水處理,電廠、鹽廠及養殖場輸送循環水、船塢升降水位,亦可用于冶金、化工等行業,使用十分廣泛。立式軸流泵,泵和電機分別安裝在兩個基礎層,泵的軸向推力由電機承受,泵的軸承為橡膠導軸承,密封為填料密封。對于臥式(斜式)軸.流泵,整個泵系統由水力流道、泵本體、傳動、電機和輔助設備等幾部分組成。傳動部分為齒輪減速箱。

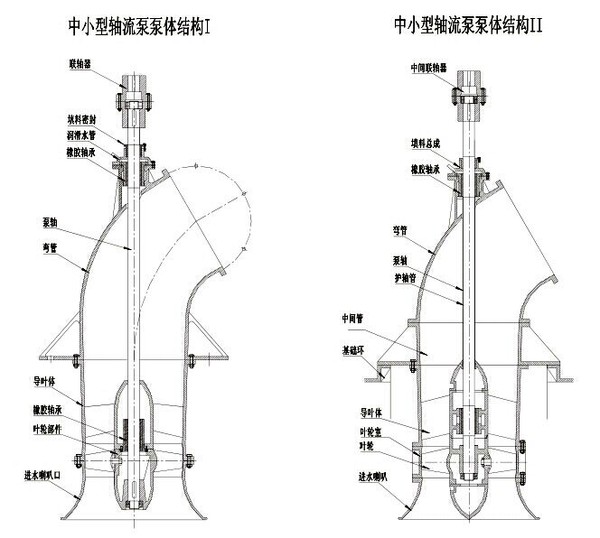

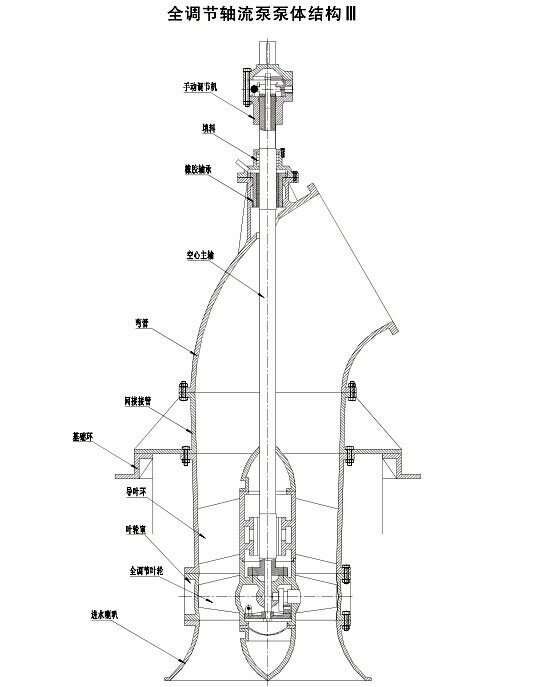

    ZLB、ZLQ型立式軸流泵產品結構:
    ZLB、ZLQ型泵系單級立式軸流泵。其結構分為泵體部分和傳動部分。泵體部件有喇叭管、葉輪部件、導葉體、彎管、軸承、填料函和聯軸器等。傳動部分有傳動軸的一端通過聯軸器與電動機連接,另一端與水泵連接。泵的軸向力由電動機座(或軸承座)內裝的軸承來承受。軸封采用填料密封。傳動中水泵葉輪的轉向,朝吸入口看,為逆時針方向。

    ZLB、ZLQ型立式軸流泵型號說明:
    以700ZLB(Q)-70A為例:
    700--出水口徑為700mm
    Z----軸流式
    L----立式結構
    B----葉片為半調節
    Q----葉片為全調節
    70---比轉速被10除(即比轉速為700)
    A----變型代號

    ZLB、ZLQ型立式軸流泵外形結構圖:



    ZLB、ZLQ型立式軸流泵性能參數表:

    泵型號

    葉片安裝
    角度

    流量Q

    揚程H

    轉速N

    功率P(KW)

    (m3/h)

    (L/S)

    (m)

    (r/min)

    軸功率

    配帶功率

    350ZLB-8

    -6°~0°

    1105~1616

    307~449

    5.7~9.5

    1450

    28.4~43.9

    4級37、45

    350ZLB-4

    -4°~+4°

    932~1433

    259~398

    3.4~6.1

    1450

    13.2~24.9

    4級22、30

    20ZLB-70

    -4°~+4°

    1020~2858

    282~794

    2.16~9.44

    730
    980

    12.9~50.4

    8級30;6級55

    500ZLB-4

    -4°~+4°

    1832~2815

    509~782

    3.1~5.5

    980

    23.2~43.8

    6級37、45

    500ZLB-2

    -4°~+4°

    1364~2099

    379~583

    1.7~3.1

    730

    9.8~18.4

    8級15、18.5

    500ZLB-1.4

    -2°~+2°

    1633.3~3473.6

    453.7~964.9

    1.03~3.72

    730
    980

    7.4~35.0

    8級15、18.5;
    6級37、45

    600ZLB-70

    -4°~+4°

    2830~4680

    780~1300

    3.41~7.88

    730

    43.9~98.6

    8級80、110

    600ZLB-100

    -6°~+4°

    2280~4450

    630~1230

    2.11~5.71

    730

    23.0~65.9

    8級55、75

    600ZLB-125

    -4°~+4°

    2632~5012

    730~1390

    1.34~4.66

    730

    19.1~59.3

    8級55、75

    600ZLB-160

    -2°~+2°

    2981~4803

    820~1330

    1.35~3.07

    730

    18.0~39.9

    8級55

    700ZLB-60

    -4°~+4°

    3003~6840

    834.2~1900

    2.90~10.8

    580
    730

    45.5~173.2

    10級80、95、110;
    8級155、180

    700ZLB1.3-7.2
    28ZLB-70

    -4°~+4°

    2412~6347

    670~1763

    2.83~10.84

    580
    730

    44.3~129.5

    10級80;8級155

    ZLB1.6-6.5
    28ZLB-85

    -4°~+4°

    3636~7002

    1010~1945

    3.00~8.50

    580
    730

    47.7~166.7

    10級80、95;
    8級155、180

    ZLB1.5-5.7

    -4°~+6°

    4356~7200

    1210~2000

    4.05~7.45

    580

    76.6~138.7

    10級130、155

    700ZLB-5.2

    -6°~+4°

    2973.6~5799.6

    826~1611

    2.82~6.44

    730

    38.7~94.2

    8級80、95、110

    28ZLB-100

    -6°~+4°

    3021.0~7585.8

    839.2~2107.2

    1.89~8.23

    580
    730

    27.5~146.0

    10級55、65、80、95、110;
    8級110、130、155、180

    700ZLB-4

    -4°~+4°

    3672~5699

    1020~1538

    3.3~6.0

    730

    50.1~93.8

    8級70、80、95、110

    700ZLB-125

    -6°~+4°

    2340~8402

    650~2334

    1.24~6.5

    580
    730

    19.7~135.4

    10級30、45、55、65、80;
    8級55、80、110、130、155

    700ZLB-3

    -4°~0°

    3373~5389

    937~1497

    2.8~4.2

    730

    35.0~68.7

    8級45、60、75

    700ZLB-2.5

    -2°~+2°

    3075.8~6133.3

    854.4~1703.7

    1.33~3.64

    580
    730

    17.74~59.56

    10級45;
    8級55、70

    700ZLB-1.9

    -2°~+2°

    3910.6~7797.9

    1086.3~2166.1

    1.31~4.30

    580
    730

    21.70~88.71

    10級45、55;
    8級80、95、110

    800ZLB-70

    -6°~+4°

    4752~8064

    1320~2240

    4.35~8.10

    580

    102.5~173.2

    10級130、155、180

    800ZLB-100

    -6°~+8°

    2180~5832

    600.0~1620

    1.17~4.52

    480
    580

    14.2~71.7

    12級55、40、30、22;
    10級40、55、75、80、95

    800ZLB-125

    -4°~+2°

    2290~7920

    830.0~2200

    1.21~4.60

    480
    580

    15.1~98.4

    12級55、80;
    10級80、95、115

    900ZLB-6.8

    -6°~+4°

    7637~12790

    2121~3553

    3.5~8.7

    490

    117.6~260.5

    12級210、280

    900ZLB2-5.4
    36ZLB-70

    -4°~+4°

    4500~9300

    1250~2580

    3.33~8.06

    480

    84.2~168

    12級155、180

    36ZLB-85

    -4°~+4°

    5112~11124

    1420~3090

    2.0~7.0

    485

    57~184

    12級130、160、180、200

    36ZLB-100
    900ZLB-4

    -6°~+4°

    6336~13110

    1760~3641.7

    2.70~8.66

    485
    590

    70.5~250.3

    12級130、155、180;
    10級200、260

    900ZLB-125

    -6°~+4°

    4095~13808

    1137.6~3835.5

    2.12~4.62

    490

    43.7~165.3

    12級90、130、155、180

    36ZLB-160
    900ZLB-2

    -2°~+2°

    7315~11462

    2032~3184

    1.57~3.25

    485

    48.0~99.0

    12級110、130

    1000ZLB-85

    -4°~+4°

    4950~10660

    1375~2961

    2.30~7.02

    360
    485

    45.5~186.0

    16級80、95、130;
    12級165、210

    1000ZLB-50

    -8°~+2°

    7550~13320

    2100~3700

    8.2~15.2

    585

    262~510

    10級400、480;
    (6KV)

    1000ZLB-8.7

    -6°~+4°

    5785.9~11705.0

    1607.2~3251.4

    6.20~11.42

    490

    183.4~283.6

    12級280、330

    1000ZLB-7.0

    -6°~+4°

    7848~13356

    2180~3710

    5.0~8.73

    485

    165.3~288.8

    12級280、330

    1000ZLB-4

    -4°~+4°

    6136~11952

    2200~3320

    2.22~5.93

    485

    68.8~163.3

    12級155、180

    1000ZLB-3

    -6°~+4°

    4910~14148

    1364~3930

    1.97~5.00

    490

    47.6~201.4

    12級75、100、130、
    155、180、210

    1200ZLB/Q-100

    -4°~+4°

    8174~17964

    2420.4~4990.0

    1.82~7.21

    370
    480

    66.8~321.2

    16級130;
    12級280、330

    1200ZLB/Q-160

    -2°~+2°

    12031~19058

    3342~5294

    1.39~4.59

    370
    490

    51.3~225.5

    16級110;
    12級210、280

    1300ZLB/Q5.65-5

    -4°~+2°

    14659~23051

    4070~6400

    3.32~6.93

    370

    213.2~382.2

    訂貨時面議

    1300ZLB-70

    -4°~+4°

    14765~24255

    4101~6738

    3.81~9.30

    375

    262~535

    16級440、500、560

    1300ZLB/Q-125

    -2°~+2°

    10908~23328

    3030~6480

    1~4

    300
    370

    51.6~266.3

    20級130;16級280

    56ZLB/Q-70

    -4°~+4°

    8597~22824

    3620~6340

    2.62~10.02

    290
    365

    142.6~428.3

    20級250;
    16級500

    56ZLB/Q-100

    -4°~+4°

    10260~19080

    2850~5300

    1.55~4.05

    290

    77.0~160.8

    20級180

    1600ZLB/Q7.3-3.4

    -6°~+4°

    22104~39348

    6140~10930

    3.2~6.5

    295

    279.4~657.4

    20級500、600、800

    1600ZLB7.6-6.5

    -4°~+4°

    18454~33775

    5126~9382

    4.4~9.75

    300

    399~827

    20級800、1000

    64ZLB/Q-50

    -10°~+4°

    16200~33120

    4500~9200

    4.7~9

    250

    342~745

    24級800

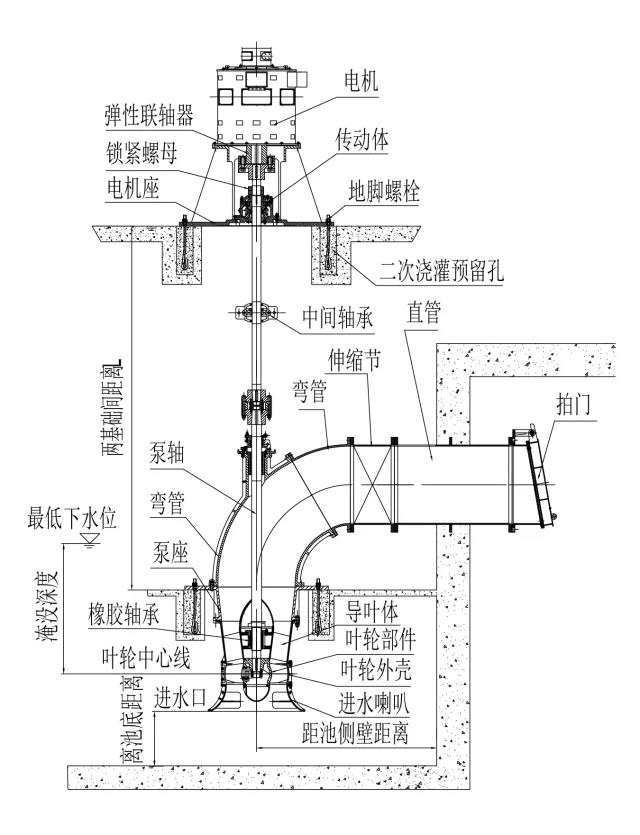

    ZLB、ZLQ型立式軸流泵安裝示意圖:


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【ZLB、ZLQ型立式軸流泵】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
