變量柱塞泵
| SCY14-1B手動變量軸向柱塞泵 |
 |
產品名稱： | SCY14-1B手動變量軸向柱塞泵 | |||||
| 型號： | SCY14-1B | ||||||
| 流量： | |||||||
| 揚程： | |||||||
| 功率： | |||||||
|
|||||||
| 您正在瀏覽：【SCY14-1B手動變量軸向柱塞泵】 | |||||||
SCY14-1B手動變量軸向柱塞泵詳細介紹
SCY14-1B手動變量軸向柱塞泵產品概述：
SCY14-1B 系列泵手動變量泵靠外力轉動調節手輪改變流量，旋轉調節螺桿，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，達到變量目的，當達到所需流量時可用鎖緊螺母緊固。調節手輪順時針轉動時，流量減小。因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
SCY14-1B手動變量軸向柱塞泵工作原理：
主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。手動變量泵靠外力轉動調節手輪改變流量，旋轉調節螺桿，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，達到變量目的，當達到所需流量時可用鎖緊螺母緊固。調節手輪順時針轉動時，流量減小。調節手輪逆時針轉動時，流量增加。其百分值可粗略從刻度盤上讀出。工作時改變流量須卸荷操作。這種變量型式只適用于不頻繁變量，而且不需要遠距離操縱的情況下。

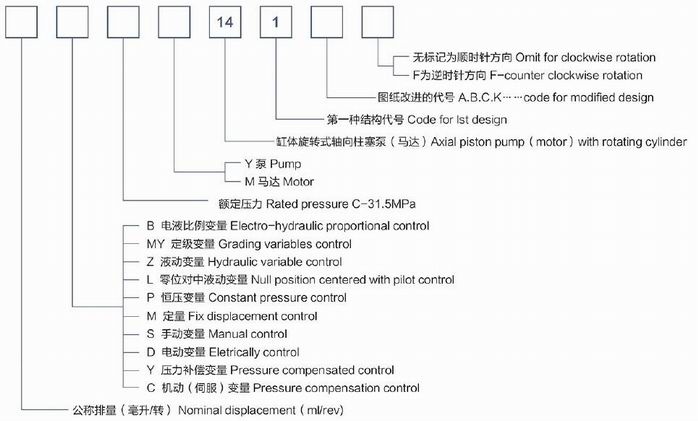

SCY14-1B手動變量軸向柱塞泵型號說明：

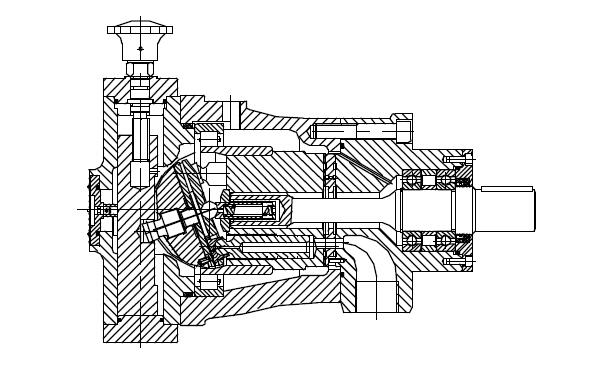

SCY14-1B手動變量軸向柱塞泵外形結構圖：

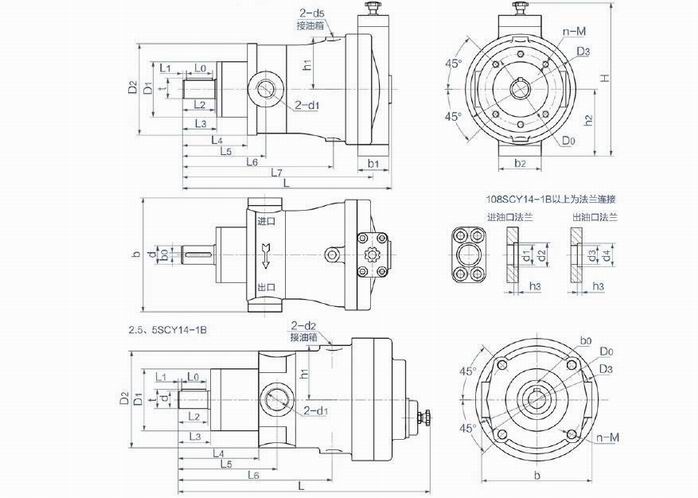

SCY14-1B手動變量軸向柱塞泵外形尺寸圖：

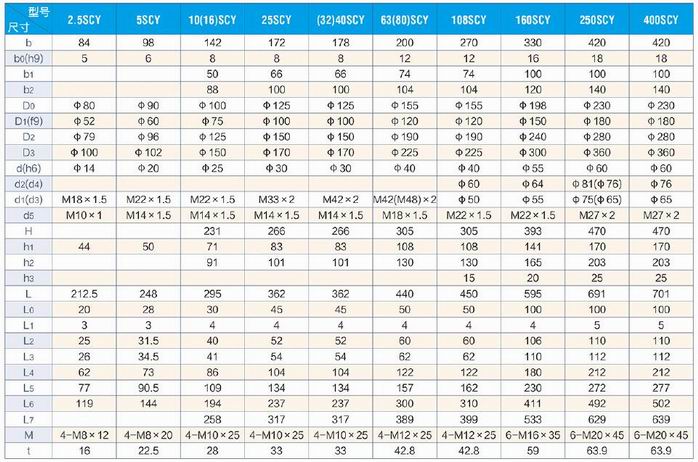

SCY14-1B手動變量軸向柱塞泵外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【SCY14-1B手動變量軸向柱塞泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
