當前位置：首頁 >> 多級泵 >> 多級離心泵 >> GC型臥式鍋爐給水多級離心泵

更新時間 2024-12-22 0:05:34

多級離心泵

GC型臥式鍋爐給水多級離心泵

產品名稱：

GC型臥式鍋爐給水多級離心泵

型號：

流量：

6-55m3/h

揚程：

46-430m

功率：

3-100KW

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③流量 ④揚程 ⑤功率 ⑥轉速 ⑦口徑 ⑧壓力 ⑨材質 ⑩電壓 ?溫度 ?介質 ?附件
良大服務：	提供全套流體控制解決方案，良大泵業 售前、售中、售后專業服務。

您正在瀏覽：【GC型臥式鍋爐給水多級離心泵】

GC型臥式鍋爐給水多級離心泵詳細介紹

GC型臥式鍋爐給水多級離心泵產品概述：
GC型臥式鍋爐給水多級離心泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

GC型臥式鍋爐給水多級離心泵產品特點及適用范圍：

1、水力模型先進，效率高，性能范圍廣。

2、泵運行平穩，噪音低。

3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。

4、GC鍋爐離心泵是多級泵的一種，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

GC型臥式鍋爐給水多級離心泵型號說明：

GC型臥式鍋爐給水多級離心泵外形結構：

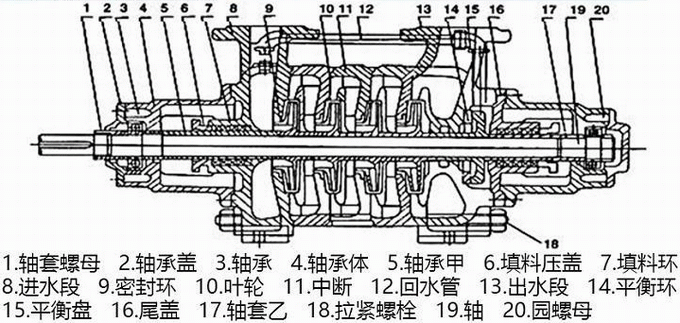

GC型臥式鍋爐給水多級離心泵結構說明：
1、GC型水泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
2、GC型多級離心泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵制成，共同形成泵的工作室。
3、葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4、軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針?lè)较蛐D(zhuǎn)。
5、密封環為鑄鉄制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
6、平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
7、軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8、填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。

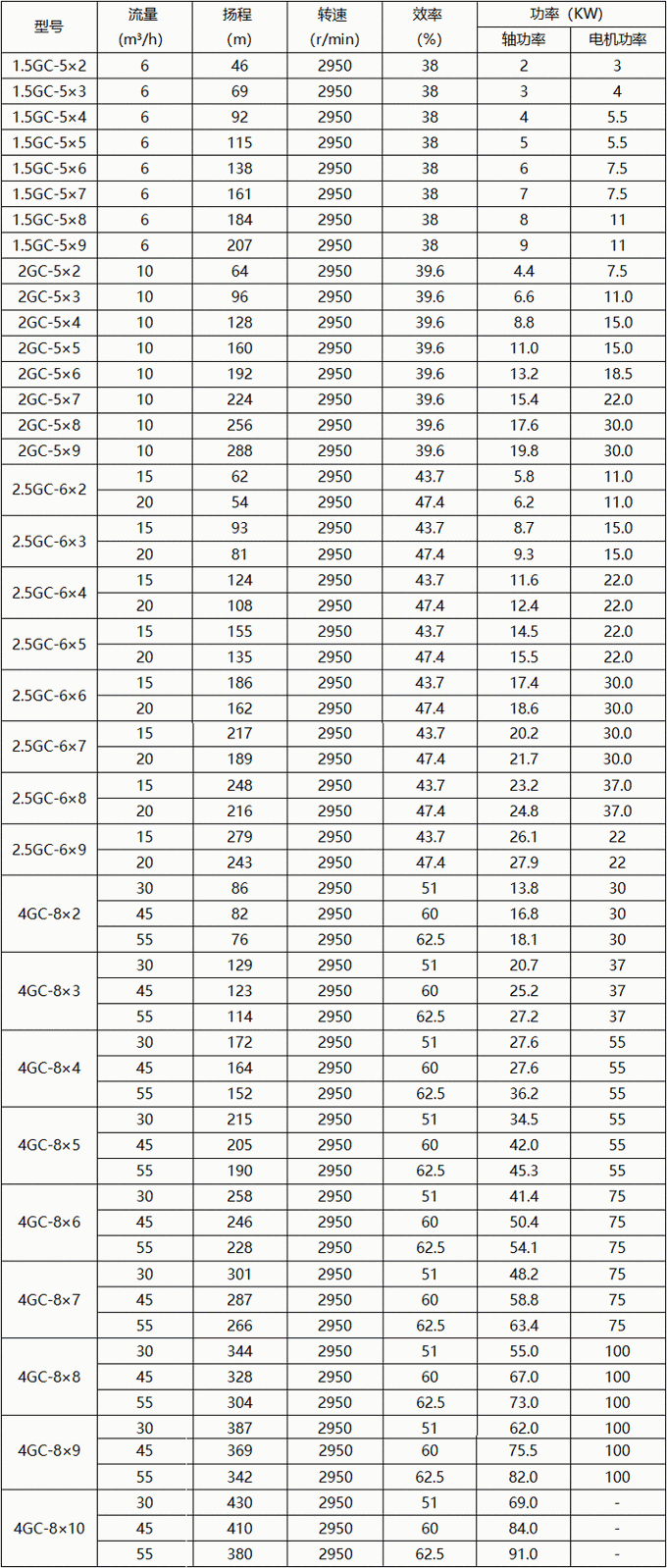

GC型臥式鍋爐給水多級離心泵產品參數：

GC型臥式鍋爐給水多級離心泵外形尺寸圖：

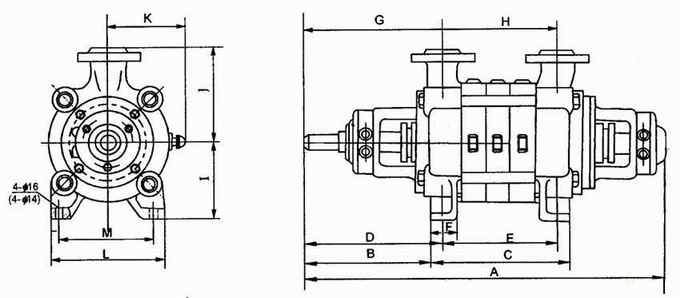

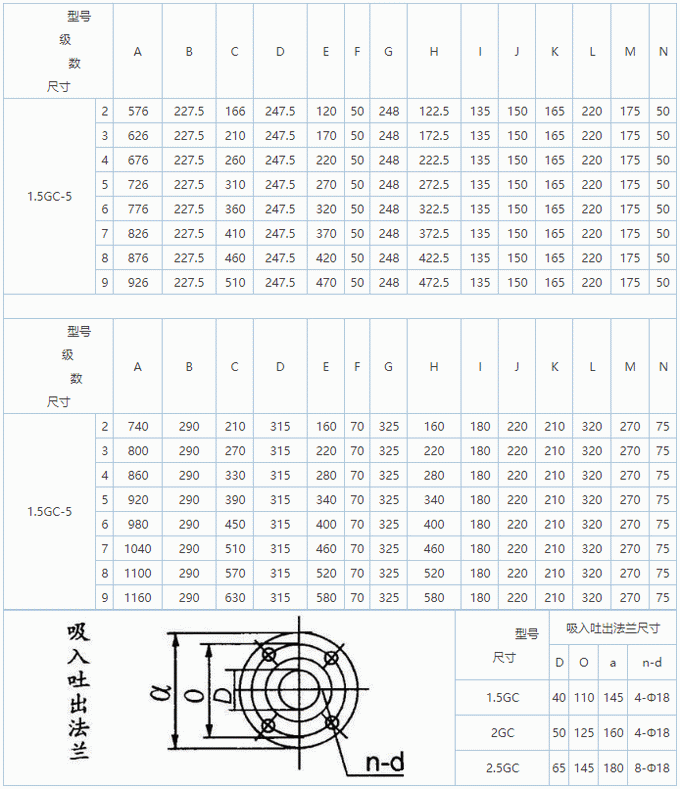

1.5GC、2GC、2.5GC外形尺寸圖

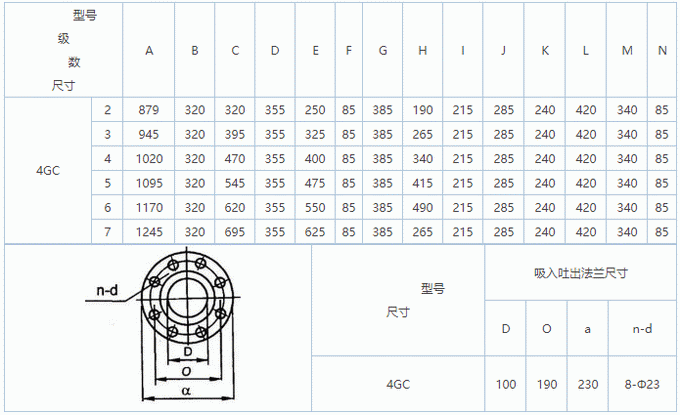

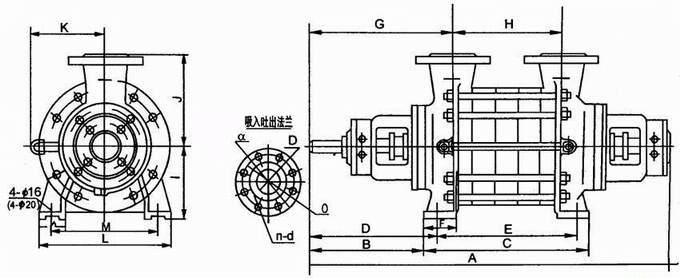

2.5GC-3.5、4GC外型尺寸圖

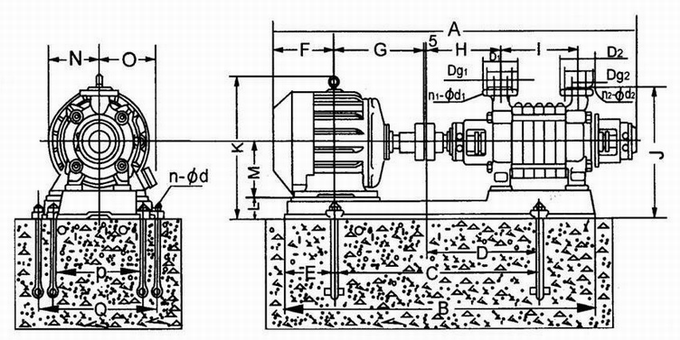

GC型臥式鍋爐給水多級離心泵安裝結構圖：

GC型臥式多級鍋爐給水泵安裝尺寸表：

尺寸

級別

泵型號

電機型號

1.5GC-5

976

1046

1171

1221

1271

1321

1496

1546

750

818

917

966

1016

1058

1232

1280

520

552

615

641

666

685

800

825

307

332

356

382

407

433

458

483

123

133

136

135

133

168

187

200

236

277

207

214

253

337

249

122.5

172.5

222.2

272.5

322.5

372.5

422.5

472.5

345

357

390

340

360

390

465

100

112

132

160

105

115

135

165

180

190

210

255

315

345

365

325

315

345

365

410

Y100L-2

Y112M-2

Y132S1-2

Y132S2-2

Y160M1-2

2GC-5

1235

1420

1480

1540

1645

1730

1895

1955

321

1130

1194

1254

1355

1366

1561

1623

660

768

797

827

880

885

991

1021

402

426

456

486

516

546

576

606

136

182

187

205

211

240

236

277

300

318.5

379.5

253

337

359

365.5

409.5

326

160

220

280

340

400

460

520

580

485

505

515

448

490

515

560

570

133

105

132

160

180

200

135

165

180

200

210

255

285

310

430

435

450

430

435

453

510

520

Y132S2-2

Y160M1-2

Y160M2-2

Y160L-2

Y180M-2

Y200L1-2

尺寸

級數

型號

電機型號

2.5GC-6

1235

1420

1525

1610

1670

1835

1895

1995

921

1134

1239

1306

1366

1500

1560

1620

660

767

819

855

885

960

990

1020

402

426

456

486

516

546

576

606

136

187

210

211

240

236

277

300

318.5

379.5

253

337

359

365.5

365,5

409.5

326

160

220

280

340

400

460

520

580

485

845

485

505

448

490

515

560

570

133

105

132

160

180

200

135

165

180

200

210

255

285

310

430

435

450

430

435

450

505

Y132S2-2

Y160M2-2

Y160L-2

Y180M-2

Y200L1-2

Y200L2-2

4GC-8

1545

1725

1840

2030

2105

2250

1246

1399

1510

1681

1755

1902

837

618

975

1080

1117

1186

480

517

555

592

629

667

211

235

250

274

311

318.5

379.5

400.5

447.5

486

351.5

395.5

414.5&

482.5

514

385

190

265

340

415

490

565

600

620

635

660

680

565

610

655

700

755

135

125

115

180

200

225

250

280

180

200

225

250

280

285

310

345

385

410

485

550

560

600

670

545

550

560

600

558

Y180M-2

Y200L1-2

Y225M-2

Y250M-2

Y280S-2

GC型臥式鍋爐給水多級離心泵裝卸、起動、運轉和停止：

1、裝卸順序：

（1）將密封環〈9〉緊裝在進水段（8〉上。

（2）將裝好軸套甲〈5〉和鍵的軸〈9〉穿過進水段〈8〉并推入葉輪（10），并在中段上輔一張紙墊，裝上中段（11），再推入第二個葉輪，重復以上步驟將所有的葉輪及中段裝完。

（3）將平衡環（14〉，裝在出水段〔13〉上。

（4）將出水段〈13〉裝到中段上，然后用拉緊螺栓〈18〉將進水段、中段和出水段緊固在一起。

（5）裝上平衡盤〈15 〉及軸套乙〈17 〉。

（6）將紙墊裝在尾蓋上，將尾蓋裝到出水段上，并將填料及填料環（7），填料壓蓋（6)順次裝入進水段和尾蓋的填料室。

（7）將軸承體〈4〉分別裝到進水段和尾蓋之上，并用螺栓緊固。

（8）裝入滾珠軸承〈3 〉，并分別以軸套螺母〈1 〉與園螺母〈20 〉緊固。

（9）在軸承體內裝入適量的黃油，并將紙墊套在軸承蓋（2 〉上，將軸承蓋裝到軸承體上以螺釘緊固。

（10）裝上回水管，聯軸器部件及所有的四方螺塞。

（11）拆卸按上述步驟相反進行。

安裝：

安裝前的準備工作：

（1）檢查水泵和電機；

（2）準備工具及起重機械；

（3）檢查機器的基礎；

2、安裝順序：

（1）整套水泵運到現場，附帶底座者已裝好電動機。找平底座時，可不必卸下水泵和電機。

（2）將底座放在地基上，在地腳螺釘附近墊楔形鐵塊，將底座墊高約20-40毫米準備找平后填充水泥之用。

（3）用水平儀檢查底座的水平底，找平后搬緊地腳螺母，用水泥將填充底座。

（4）經3-4天水泥干固后，再檢查一下水平度。

（5）將底座的支持平面，水泵腳及電機腳的平面上的污物清洗除凈，并把電機和水泵放在底座上。

（6）調整泵軸水平。找平后，適當上緊螺母，以防走動，于調節完畢后再安裝電動機、在不合水平處墊以鐵板，泵和聯軸器之間留有一定間隙。

（7）把水平尺放在聯軸器上，檢查水泵軸心線與電機軸心線是否重合，若不重合，在電機和泵的腳下墊以薄鐵片，使兩個聯軸器外園與平尺相平，然后取出墊的幾片薄鐵片，在經過刨制的整塊墊板來代替鐵片，并重新檢查安裝情況。

為了檢查安裝的精度。在幾個相反位置上用塞尺，測量?jī)陕?lián)軸器平面的間隙，聯軸器平面一周上和小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。

3、起動及停止：

1、將軸上及其它涂油件上所涂的油除凈。

2、用汽油清洗軸承和軸室，用棉紗擦凈。

3、在軸承體內加入鈣基黃油。

4、試驗起動。開動電機，檢查電機旋轉方向，嚴禁水泵反轉而使軸套螺母松開。

5、往泵內注水或用真空泵引水。

6、關閉吐出管上的閥及壓力計旋塞。

7、上述過程完畢后，啟動電機，打開壓力計旋塞。

8、當水泵以正常轉數運轉時，壓力計顯示適當壓力，然后打開真空表旋塞并逐漸打開排水管路上的閘閥直到需要的壓力為止。

9、當停止水泵時，要慢慢地關閉排水管路上的閘閥，關閉真空表旋塞。并停止電機，然后關閉壓力表旋塞。

10、長期停止使用水泵時，水泵應拆卸開，將泵另件的水擦干，并在滑動面上涂以防銹油妥善保存。

運轉：

1、注意水泵軸承溫度，不得超過外界溫度35℃。其極限溫度不得大于75℃。

2、水泵在運轉時，時常注意加油。

3、填料室內正常漏水程度，以每分鐘10-20滴為準，應隨時調整填料壓蓋壓緊程度。

4、定期檢查聯軸器，注意檢查電機軸承溫升。

5、運轉過程中，如發生噪音或異常的聲音時，應立即停車檢查其原因。

GC型臥式鍋爐給水多級離心泵故障原因及排除方法：

故障	原因	解決方法
1、水泵不吸水，壓力表及真空表的指針劇烈跳動。	注入水泵的水不夠，水管與儀表漏水。	再往泵內注入，擰緊堵塞漏氣處。
2、水泵不吸水，真空表表示高度真空。	底閥沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。	校正或更改底閥情況?；蚋奈埽档臀叨?。
3、壓力表有壓力，然而水泵仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠。	檢查或縮短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸的轉數。
4、流量低于設計要求。	水泵堵塞。密封環磨損過多。轉數不足。	清洗水泵及管子，更換密封環。增加水泵軸的轉數。
5、水泵消耗的功率過大。	填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。	放松填料壓蓋。更換葉輪。增加出水管阻力來降低流量。
6、水泵內部聲音反常水泵不上水。	流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。	增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。
7、水泵震動。	泵軸與電機不在同一中心線上，或泵軸承彎曲。	把水泵和電機的軸中心線對準。
8、軸承過熱。	沒有油，水泵與電機軸不在同一中心線上。	加油。把軸中心線對準，檢查或清洗軸承體。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GC型臥式鍋爐給水多級離心泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
